Твердопаливний котел Ретра-4М Trio 600 кВт

Твердопаливний котел Ретра-4М Trio 600 кВт з максимальною температурою води 95 °С і робочим тиском до 0,2 МПа. Пристрій з мікропроцесорним регулюванням температури теплоносія, примусовою регульованою подачею повітря і автоматизованою подачею палива в камеру згоряння (при необхідності переводиться на режим ручного завантаження палива). Модель призначена для теплопостачання індивідуальних житлових будинків та споруд комунально-побутового призначення, обладнаних системами опалення з примусовою (закрита система опалення під тиском) або природною (відкрита система опалення) циркуляцією теплоносія.

Принцип роботи:

Котел може працювати в двох режимах – в ручному і автоматичному завантаженні палива.
У першому режимі роботи котла завантаження палива (дрова, вугілля, брикет і т.п.) відбувається через завантажувальний люк. Процес ефективного згоряння палива в топці здійснюється завдяки інтенсивній подачі повітря по периметру камери. При цьому утворюється «повітряний кокон» навколо палива. Газ, який не згорів у топці через нестачу повітря, догорає завдяки подачі вторинного повітря. Цим забезпечується високий коефіцієнт корисної дії, що досягає 93 %.
У другому режимі – завантаження здійснюється автоматично з бункера гвинтовим шнеком (запускається в дію мотор-редуктором) до пелетного пальника. Максимально ефективне згорання палива в пелетному пальнику забезпечується завдяки обдуву повітрям, який здійснюється вентилятором. Робота шнекового транспортера і вентилятора контролюється мікропроцесорним терморегулятором.

Переваги Ретра-4М Trio:

• 2 топки: верхня для спалювання сировини великих розмірів, нижня – для дрібного палива.
• Робота в ручному і автоматичному режимі.
• Можливість використання різних видів палива.
• Збільшений обсяг бункера забезпечує безперервну роботу котла до 3-5 діб.
• Подвійне запобігання загоряння в шнеку.
• Екологічна чистота – дотримання всіх санітарних та екологічних норм викидів.
• Зручність, простота в обслуговуванні та тривалий термін експлуатації обладнання (15 років і більше).
• Сучасна автоматика зі зручним багатофункціональним меню.
• Котел виготовлений з котлової сталі товщиною 5 мм.
• Робоча температура димових газів 90-110 °С; робочий тиск в системі опалення – до 0,6 МПа (на замовлення).
• Наявність системи бездимного горіння при використанні всіх видів твердого палива і горючих відходів.

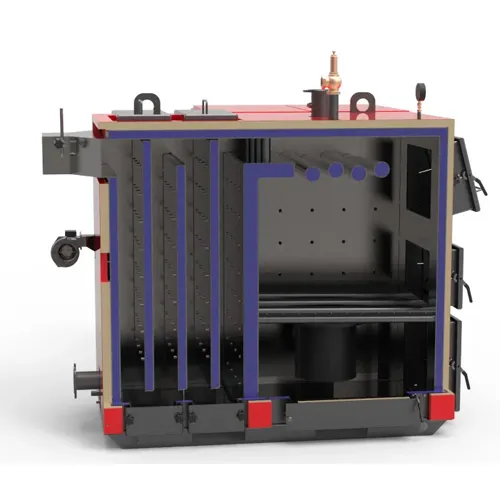

Будова Ретра-4М Trio:

1. решітка; 2. камера згоряння (топка); 3. водяна сорочка; 4. патрубок подачі; 5. манометр; 6. кран під манометр; 7. люк верхній для чищення димових каналів; 8. димохід; 9. поворотний шибер димоходу; 10. пряма перегородка; 11. теплоізоляція; 12. люк боковий для видалення сажі і попелу; 13. камера для накопичення попелу (зольник); 14. пелетний пальник; 15. патрубок зливний з кульовим краном; 16. шнековий транспортер пальника; 17. вентилятор; 18. клапан запобіжний; 19. патрубок повернення; 20. люк для видалення попелу; 21. люк шуровочний; 22. люк завантажувальний; 23. кожух декоративний; 24. бункер; 25. люк бункера для завантаження палива; 26. мідна гільза для установки термодатчика; 27. термостатичний клапан BVTS; 28. мотор-редуктор.
