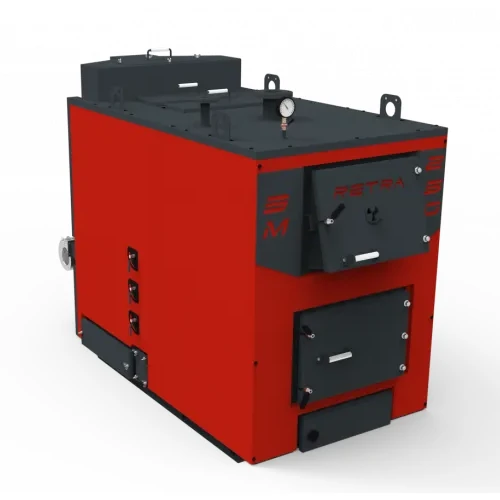

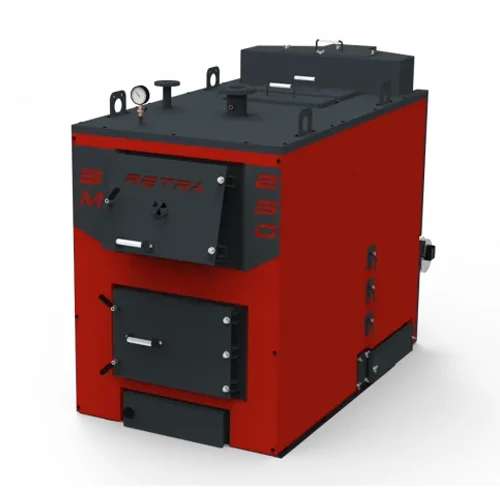

Твердопаливний котел Ретра-3М Plus 300 кВт

Твердопаливний котел Ретра-3М Plus 300 кВт являє собою конструкцію з міцного листового металу з дуже розвиненою поверхнею прийому тепла. Котел має трикамерну структуру. Перша камера (топка) має великий об'єм, що дозволяє максимально продовжити період згоряння одноразового завантаження палива, тому після розпалу немає необхідності в постійному обслуговуванні. Друга камера виконує функцію відбору тепла від продуктів згоряння. Колосники обладнані механічним розпушувачем. Для інтенсифікації процесу горіння встановлені вентилятори, що подають повітря через повітряні канали по всьому об'єму топки. Корпус котла теплоізольований. В якості сировини можна використовувати вугілля, антрацит, дрова, брикет, торф, відходи деревообробки, лушпиння брикетоване, солому, макулатуру, а також паливну сировину з високою вологістю (60 % і більше). Модель із ручною подачею палива. Міцний корпус камери згоряння виготовлений зі сталі товщиною 6 мм, що забезпечує ресурс роботи обладнання 15 років і більше. Котел комплектується електронним блоком управління, вентиляторами і запобіжним клапаном.
Блок управління забезпечує звукову та візуальну сигналізацію аварійних і позаштатних режимів роботи, дозволяє встановити необхідну температуру теплоносія, вибрати профіль роботи пульта в залежності від виду палива. Пульт дає можливість установки різних температурних порогів включення/вимикання вентиляторів і насоса.

Переваги Ретра-3М Plus:

• ККД до 86-93 %.
• Система розсічення повітряного потоку по всьому об'єму топки, що забезпечує повне спалювання палива.
• Система настройки потоків повітря під будь-який вид твердого палива і горючих відходів.
• Електронне управління примусовою подачею повітря з можливістю установки кліматичного терморегулятора і функції дистанційного керування.
• 5 років гарантії на теплообмінник.
• Можливість очищення колосникової решітки і ворушіння палива в процесі роботи (механічний ворушитель).
• Система виносу тепла з димовими газами, температура яких в стабільному режимі котла становить 90-110 °C.
• Разове завантаження палива складає від 7 до 36 годин.
• При необхідності котли обладнуються системою автоматичної подачі палива або бункером на щепу.

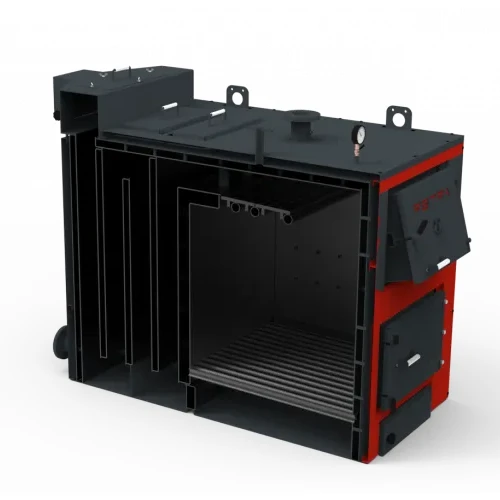

Будова котла Ретра-3М Plus (250-1150 кВт)

1.Люк завантажувальний; 2.Люк шуровочний; 3.Люк для видалення попелу; 4.Люк боковий для чищення газоходу; 5.Колектор первинного повітря; 6.Люк верхній для чищення газоходу; 7.Люк для чищення димоходу; 8.Патрубок подачі; 9.Зворотний патрубок; 10.Димохід; 11.Шибер димоходу; 12.Первинне повітря; 13.Вторинне повітря; 14.Вентилятор первинного повітря; 15.Вентилятор вторинного повітря; 16.Пульт управління; 17.Кран для наповнення (зливу) води; 18.Запобіжний клапан; 19.Водяна сорочка; 20.Теплоізоляція; 21.Охолоджуюючі колосникові труби; 22.Мідна гільза для установки термодатчика; 23.Кран під манометр; 24.Манометр; 25.Камера згоряння (топка); 26.Пряма перегородка; 27.Розсікач первинного повітря.

Характеристики
